新华脉动真空灭菌器的原理及故障处理

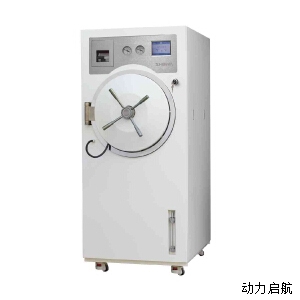

XG1. 型 ( 手动) 脉动真空灭菌器广泛应用于生物工程、医疗卫生、实验动物、制药行业等相关领域对生物制品、器皿无菌衣医疗器械医用敷料医药废料等物品的灭菌处理。
0 工作原理及流程
1. 1 工作原理
脉动真空灭菌器是以饱和水蒸气作为灭菌介质; 采用机械强制脉动真空的空气排除方式，经多次抽真空多次注入蒸汽交替作用将内室空气强制排空，彻底消除灭菌室的冷点，使空气排除量达到 99% 以上，完全排除温度 “死角”和 “小装量效应”，确保彻底的灭菌效果; 真空抽湿，将灭菌内室抽至真空泵极限真空的负压，再通过灭菌器夹套 132 － 134℃ 的高温烘干，保证灭菌后物品干燥爽洁，物品取出时不湿手不烫手。 1. 2 工作流程
脉动真空灭菌器完整的工作流程包括六个过程: 脉动、升温、灭菌、干燥、排气、结束。
0 故障分析及排除
0 障一: 在脉动工作时，压力表显示 － 0. 1 MPa，但真空泵还继续抽真空，工作不换相。
分析: 脉动工作是靠一个连接灭菌室内电接点压力表来控制，而脉动工作需要控制的压力值是通过调节压力表上控制针设定 ( 该灭菌柜设定值上限值为 1. 0 MPa、下限值 － 0. 1 MPa) 。在脉动工作时，当压力表显示 － 0. 1 MPa 时，说明灭菌室压力已达到控制值，此时灭菌室出口电磁阀失电关闭，灭菌室进口蒸汽管电磁阀得电开起，转入灭菌室进入蒸汽，在灭菌室蒸汽压力到控制值后，灭菌室进
口蒸汽管电磁阀失电关闭，灭菌室出口电磁阀得电开起，灭菌室内蒸汽被真空泵抽出，至控制值，这样脉动连续工作三次。通过查阅该机使用说明书上电气控制原理图，判断可能是压力表上控制针触点接触不良产生。
排除过程: 停机。等灭菌室压力回零。用工具打开压力表外罩，观察到压力表下限值控制针触点上有黑色的氧化物，正是这些氧化物造成脉动工作到 － 0. 1 MPa 时，压力表上控制针触点接触不良，工作不换相。用 00#砂纸轻轻将控制针触点上黑色氧化物去除，重新装上压力表外罩，开机，脉动工作时，当压力表显示 － 0. 1 MPa 时，灭菌室出口电磁阀失电关闭，灭菌室进口蒸汽管电磁阀得电开起，转入灭菌室进蒸汽，故障排除
